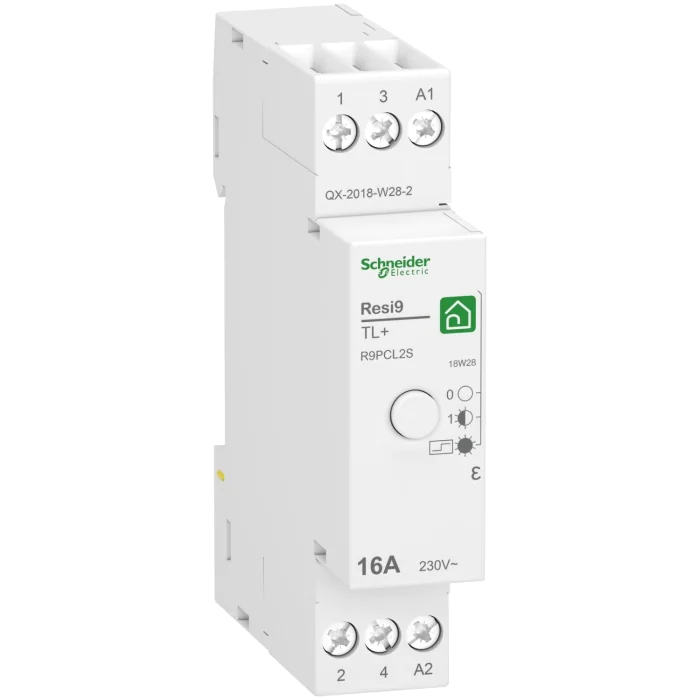

Resi9 XP - télérupteur silencieux - 1NO - 16A - R9PCL2S - SCHNEIDER ELECTRIC
Resi9 XP - télérupteur silencieux - 1NO - 16A
|
Principales |
||
|
gamme |
Resi9 |
|
|
nom du produit |
Resi9 XP TL |
|
|
fonction produit |
Télérupteur silencieux |
|
|
fonction de l’appareil |
Télécommande |
|
|
nombre de pôles |
1P |
|
|
composition des pôles |
1 "F" |
|
|
composition contact auxiliaire |
Sans |
|
|
type de réseau |
CA |
|
|
normes |
EN/CEI 60669-1 |
|
|
certifications du produit |
NF |
|
|
Complémentaires |
||
|
[Ie] courant assigné d'emploi maximal |
16 A |
|
|
fréquence du réseau |
50 Hz |
|
|
[Ue] tension assignée d'emploi |
250 V CA 50 Hz |
|
|
type de commande |
Commande manuelle et à distance |
|
|
type de technologie |
Électromécanique |
|
|
type de signal de commande |
Impulsion |
|
|
fréquence de commutation |
6 commutations/minute |
|
|
durée de l'impulsion |
50 ms |
|
|
type de commande à distance |
Bouton-poussoir lumineux 5 mA |
|
|
signalisation locale |
Indication ON/OFF |
|
|
tension circuit de commande |
230 V CA 50 Hz |
|
|
courant démarrage alimentation |
11 VA |
|
|
mode d'installation |
Encliquetable |
|
|
support de montage |
Rail DIN |
|
|
pas de 9 mm |
2 |
|
|
hauteur |
81 mm |
|
|
largeur |
18 mm |
|
|
profondeur |
65 mm |
|
|
couleur |
Blanc (RAL 9003) |
|
|
durée de vie électrique |
500000 cycles (AC-21) |
|
|
mode de raccordement |
Télécommande: borne du type à cage, haut ou bas pour 2 flexible avec embout fil(s) 1,5 mm² |
|
|
segment de marché |
Résidentiel |
|
|
Environnement |
||
|
degré de protection IP |
IP20 |
|
|
température de fonctionnement |
-20…50 °C |
|
|
température ambiante pour le stockage |
-40…70 °C |
|
Attention, il convient de câbler le neutre et respecter le raccordement du circuit de commande (A1 pour la phase, A2Pour le neutre), d'utiliser la même phase pour le raccordement de la puissance et de la commande.
| Marques | Schneider Electric |
|---|---|
| Raccordement | Version peignable XP |
