Référence

SCH-3X63A-XE-T5

Tableau électrique SCHNEIDER RESI 9 - XE TAMC - Logement T5

En stock

Quantité disponible : 10

Avis:

96%

10 avis

Tableau électrique SCHNEIDER - XE - RESI9 - 4 rangées

1 interrupteur différentiel 63A, 30mA type A

2 interrupteur différentiel 63A, 30mA type AC

21 disjoncteurs divisionnaires

448,80 € ^TTC

Skip to the end of the images gallery

Skip to the beginning of the images gallery

Description

Caractéristiques générales

Ce tableau électrique est constitué de protections utilisant la technologie XE de la marque Schneider Electric et répondent à la norme NF.

Nos différentes gammes de tableaux électrique sont précâblés et constitués de l'ensemble des équipements nécessaires à leurs mise en oeuvre:

- répartition de l'alimentation principale vers les interrupteurs différentiels est réalisée grâce aux borniers de raccordement du tableau par l'intermédiaire de fils souples.

- Fourniture des peignes horizontaux (XP ou XE) permettant de réaliser la liaison entre l'interrupteur différentiel et les disjoncteurs divisionnaires.

- La liaison en fils souple permettant le raccordement sur le disjoncteur EDF

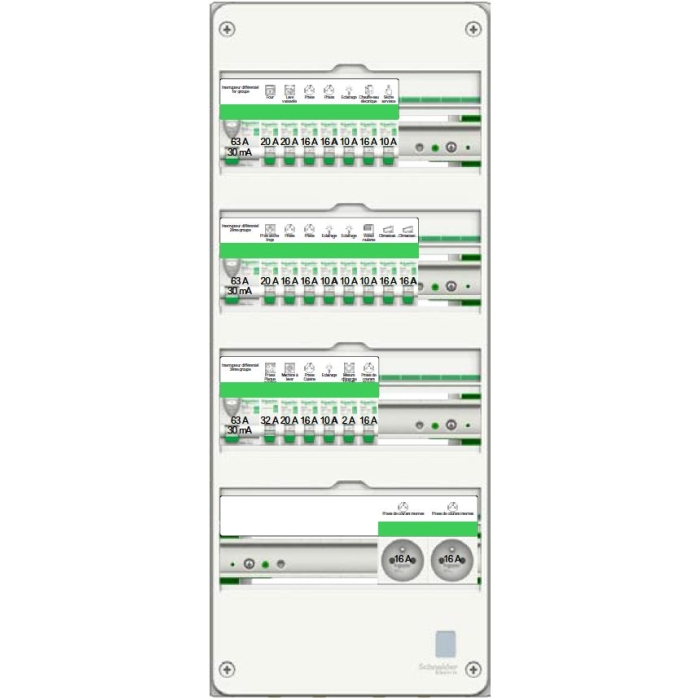

Composition du tableau SCH-3X63A-XE-T5

R9H13404 Espace disponible : 38%	Resi9 - Coffret en saillie Blanc (RAL 9003) - 4 rangées de 13 modules Dimensions: 252mm L x 625 H x 108mm P	1
R9ERC263	Resi9 XE - interrupteur différentiel - 2P - 63A - 30mA - Type AC - embrochable	2
R9ERA263	Resi9 XE - interrupteur différentiel - 2P - 63A - 30mA - Type A - embrochable	1
R9EFC632	Resi9 XE - disjoncteur modulaire - 1P+N - 32A - courbe C - embrochable	1
R9EFC620	Resi9 XE - disjoncteur modulaire - 1P+N - 20A - courbe C - embrochable	4
R9EFC616	Resi9 XE - disjoncteur modulaire - 1P+N - 16A - courbe C - embrochable	9
R9EFC610	Resi9 XE - disjoncteur modulaire - 1P+N - 10A - courbe C - embrochable	6
R9EFC602	Resi9 XE - disjoncteur modulaire - 1P+N - 2A - courbe C - embrochable	1

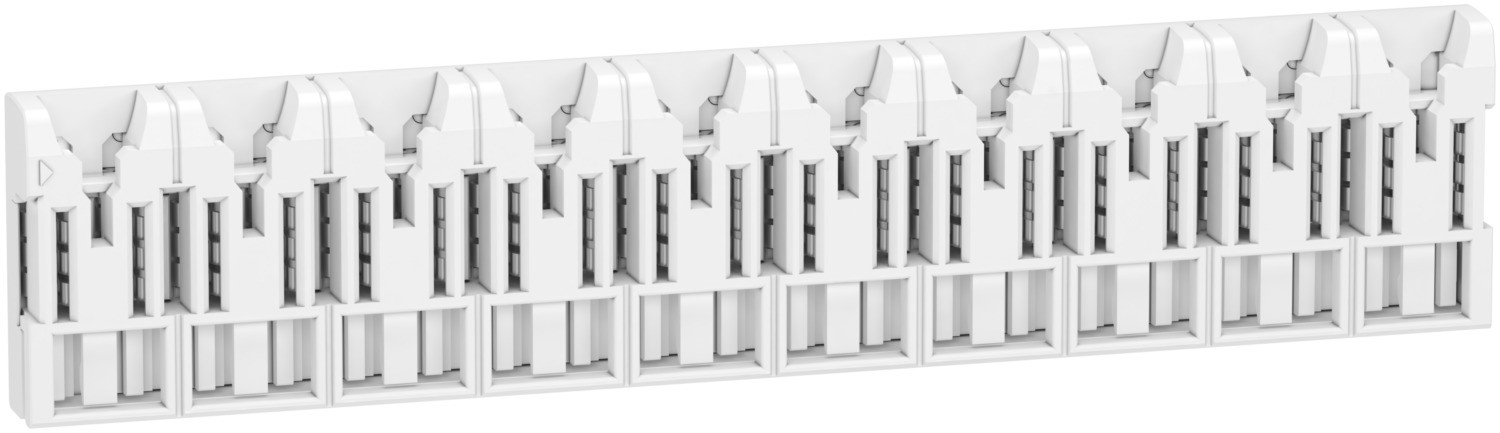

R9EXHS10	Resi9 XE - répartiteur système embrochable - 10 modules - sans connecteur	3

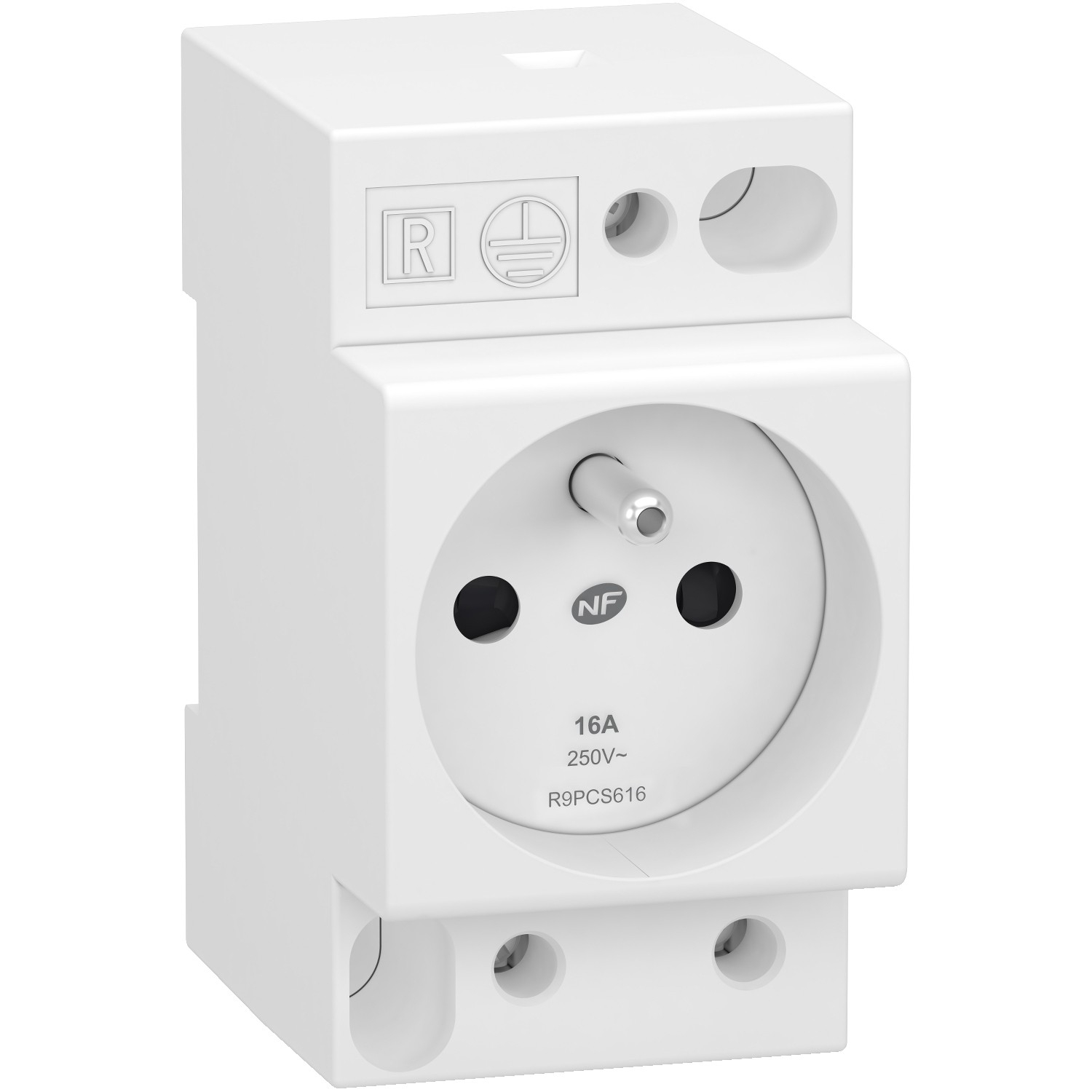

R9PCS616	Resi9 XP - Prise de courant 2P+T 250V 16A	2

Informations complémentaires système de distribution XE

Les répartiteurs XE permettent le raccordement sans vis et en toute sécurité des disjoncteurs XE.
Le peigne vertical facilite également le raccordement entre 2 interrupteurs différentiels.
Il existe une version de répartiteurs avec connecteur, qui permet d'alimenter tout produit à vis, ou un autre répartiteur, en aval d'un interrupteur différentiel XE.

4 longueurs possibles : 5, 8, 13 et 18 modules
Ces répartiteurs XE se clipsent directement sur les rail DIN des coffrets Resi9.
Le peigne vertical Resi9 XE permet l'alimentation des interrupteurs différentiels.
Les interrupteurs différentiels XE existent en 3 calibres : 25, 40 et 63A et en type AC, A et SI. Ils alimentent les répartiteurs XE.
Les disjoncteurs Resi9 XE sont alimentés directement par les répartiteurs XE.
2 courbes: C et D. Tous calibres de 2A à 32A.
Les disjoncteurs différentiels type F sont recommandés pour protéger les charges critiques tel que le réfrigérateur et le congélateur, ainsi que les circuits extérieurs pour les isoler du reste de l'installation.
Les disjoncteurs “arc“ : permettent de protéger les circuits contre les risques d'arc électrique.
Les parafoudres sont destinés à protéger les équipements contre les risques liés à la foudre.

Détails du produit

Plus d’information
Marques	Schneider Electric
Gamme tableau électrique	Resi 9
Nombre de rangées	4 rangées
Nombre modules par rangée	13 modules
Pré cablé	Oui
Type de protection	XE
Étanche	Non
