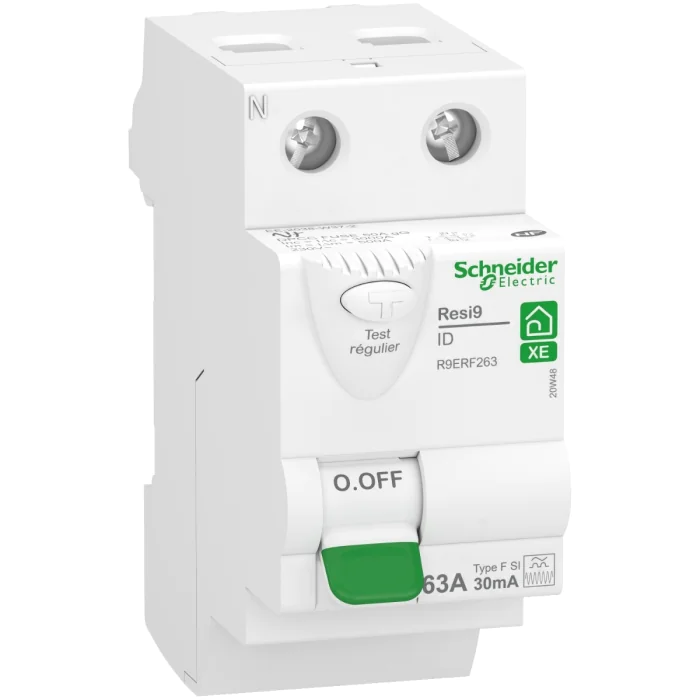

Resi9 XE - interrupteur différentiel 2P - 63A - 30 mA - type Fsi - R9ERF263
Resi9 XE - interrupteur différentiel 2P - 63A - 30 mA - type Fsi - R9ERF263 - Schneider Electric
A quoi sert le produit ? Où l'installer ?
L'interrupteur différentiel Type Fsi protège les personnes contre les risques électriques. Il se place dans le tableau électrique entre le disjoncteur général et les disjoncteurs divisionnaires. Avec une alimentation par le haut, il n'y a qu'une seule référence de peigne vertical à commander séparément quelque soit le nombre de rangées du coffret. L'interrupteur différentiel de Type Fsi est préconisé pour protéger les charges critiques tels que le réfrigérateur, le congélateur, ainsi que les circuits extérieurs pour les isoler du reste de l'installation
Qu'est-ce que je reçois quand j'achète cette référence ?
Produit de couleur blanche (RAL 9003) livré dans son emballage unitaire. Borne amont : bornes à cage pour câble de 35mm² rigide ou peignes verticaux.
A quels standards et normes le produit répond-il ?
Les performances de ce produit R9ERF263 répondent aux normes internationales et homologations telles que NF, EN/CEI 61008.
Le saviez-vous ?
Pour une protection de calibre supérieur, il existe des interrupteurs différentiels embrochables de calibre 25A, 40A, 63A. Un auxiliaire de signalisation (R9EXC) peut être ajouté à l'interrupteur différentiel afin de prévenir l'utilisateur en cas de coupure de l'alimentation.
| Gamme | Resi9 |
|---|---|
| Nom du produit | Resi9 XE ID |
| Type de produit ou équipement | Interrupteur différentiel |
| Description des pôles | 1P + N |
| Position du pôle neutre | Gauche |
| [In] courant assigné d'emploi | 63 A à 30 °C conforme à EN/CEI 61008 |
| Type de réseau | CA |
| Sensibilité du différentiel | 30 mA se conformer à EN/CEI 61008 |
| Temporisation protection différentielle | Instantané |
| Classe de protection différentielle | Type F |
| Pouvoir assigné de coupure et fermeture | Im 500 A se conformer à EN/CEI 61008 |
| Courant nominal de court-circuit conditionnel | Inc 3 kA |
| Labels qualité | NF |
| Fréquence du réseau | 50 Hz |
|---|---|
| [Ue] tension assignée d'emploi | 400 V CA 50 Hz |
| [Ui] tension assignée d'isolement | 440 V |
| [Uimp] tension assignée de tenue aux chocs | 4 kV |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Indication de tension | Indication ON/OFF |
| Mode d'installation | Encliquetable |
| Support de montage | Rail DIN |
| Pas de 9 mm | 4 |
| Hauteur | 82 mm |
| Largeur | 36 mm |
| Profondeur | 78,5 mm |
| Profondeur d'encastrement | 43,5 mm |
| Couleur | Blanc (RAL 9003) |
| Endurance mécanique | 2000 cycle |
| Durée de vie électrique | 2000 cycle |
| Mode de raccordement | Kit enfichable (haut) Borne du type à cage (haut) - <= 35 mm² - rigide |
| Longueur de dénudage des fils | 13 mm for haut connection |
| Couple de serrage | 3,5 N.m haut |
| Normes | EN/CEI 61008 |
|---|---|
| Certifications du produit | CE |
| Degré de protection IP | IP20 |
| Degré de pollution | 2 |
| Compatibilité électromagnétique | Tenue aux ondes 8/20 µs, 250 A se conformer à CEI 61008 |
| Tropicalisation | 2 se conformer à CEI 60068-1 |
| Humidité relative | 95 % à 55 °C |
| Température de l'air ambiant pour le fonctionnement | -25…40 °C |
| Température ambiante de stockage | -40…80 °C |
| Gamme | Resi9 XE |
|---|---|
| Intensité | 63 A |
| Type de courant différentiel | FSI |
| Sensibilité | 30 mA |
| Nombres de pôles | Monophasé 2P |
| Marques | Schneider Electric |
