Resi9 - peigne monobloc - 3P+N - 63A - 18 modules  - cache dents 5M
Resi9 - peigne monobloc - 3P+N - 63A - 18 modules - cache dents 5M
Référence
R9PXH418

Resi9 - peigne monobloc - 3P+N - 63A - 18 modules - cache dents 5M

En stock
Quantité disponible : 3

Resi9 - peigne monobloc - 3P+N - 63A - 18 modules  - cache dents 5M - R9PXH418 - Schneider Electric

16,58 € TTC

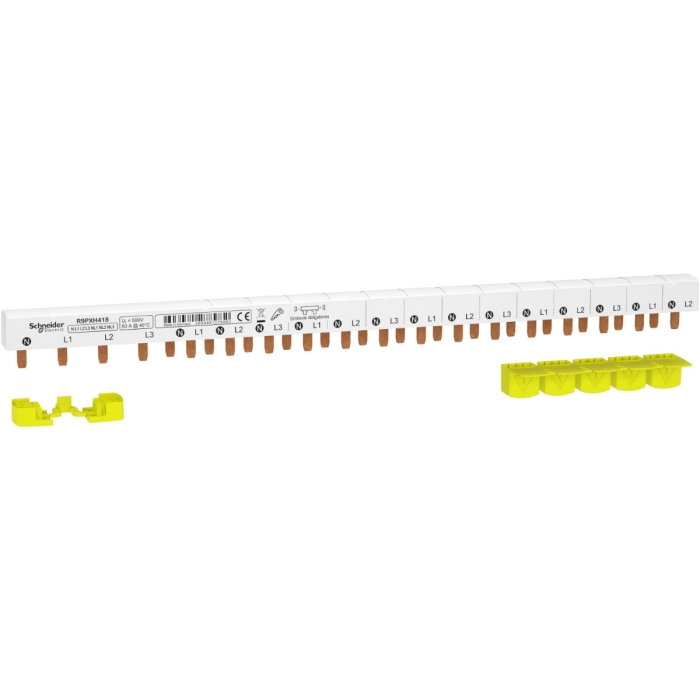

Ce peigne monobloc permet de raccorder l’ensemble des disjoncteurs et autres appareillages modulaires peignables 3P + N d’une rangée à l'interrupteur différentiel.

Ce peigne monobloc de 36 pas de 9mm est recoupable.

Des caches latéraux sont livrés avec le peigne pour éviter tout risque de contact avec une partie sous tension.

Principales
Gamme Resi9
Type de produit ou équipement Peigne de raccordement
Mode d'installation Horizontale
Catégorie d'accessoire / de pièce détachée Accessoire de connexion
Description des lignes 3P + N
Longueur modules de 18 mm 18
Complémentaires
Nombre de voies Interrupteur principal : 1 voie N + 3 P
Départ : 14 voies N + P + auxiliaire
Configuration des pôles pour 1 voie Interrupteur principal : 1 x 1P + N
Départ : 1 x 3P + N
"Pas" de raccordement Interrupteur principal : 18 mm
Départ : 9 mm
Type de connecteur Dent
Distance entre appareils Interrupteur principal : 72 mm
Départ : 18 mm
Isolement Isolé
Présentation du produit Découpable
Equipement fournis 5 couverture de dent
[Ie] courant assigné d'emploi 63 A à 40 °C
[Ue] tension assignée d'emploi 230 V CA Ph/N
400 V CA Ph/Ph
[Ui] tension assignée d'isolement 500 V CA
Emplacement de montage Haut sur borne du type à cage
Pas de 9 mm 36
Hauteur 21 mm
Largeur 325 mm
Profondeur 24,5 mm
Couleur Blanc (RAL 9003)
Compatibilité de gamme Resi9 Resi9 XP DM
Resi9 Resi9 XP ID
Resi9 Resi9 XP DA
Resi9 Resi9 XP CT
Resi9 Resi9 XP TL
Resi9 Resi9 XP SF
Resi9 Resi9 XP CM
Plus d’information
Marques Schneider Electric
