Référence
R9PXH410

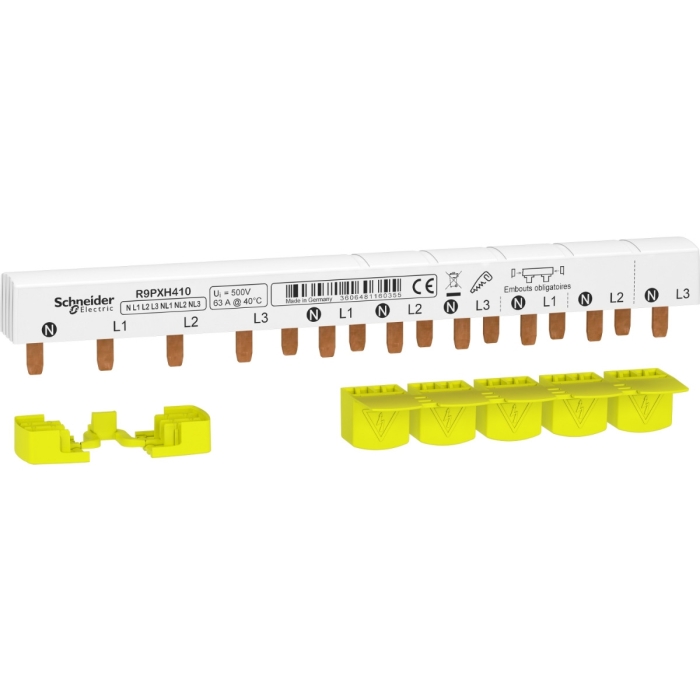

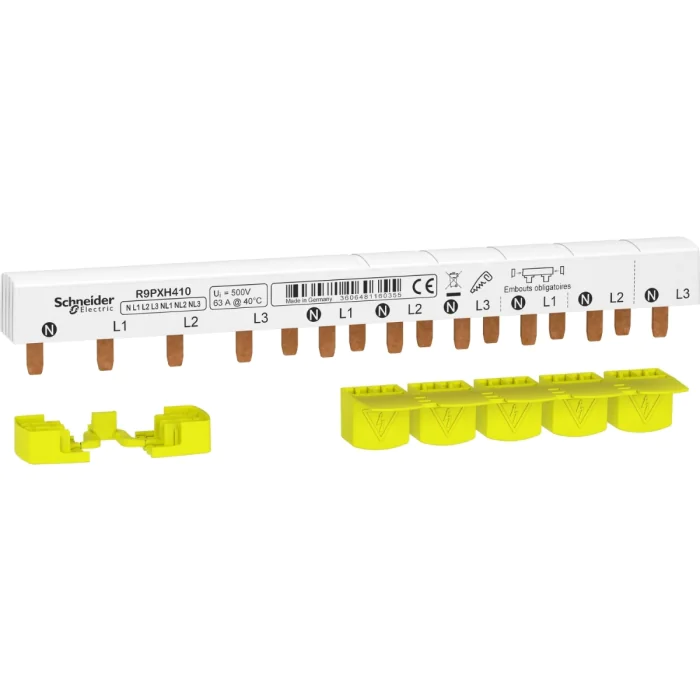

Resi9 - peigne monobloc - 3P+N - 63A - 10 modules - cache dents 5M
En stock
Resi9 - peigne monobloc - 3P+N - 63A - 10 modules - cache dents 5M - R9PXH410 - Schneider Electric
13,21 €
TTC
Ce peigne monobloc permet de raccorder l’ensemble des disjoncteurs et autres appareillages modulaires peignables 3P + N d’une rangée à l'interrupteur différentiel.
Ce peigne monobloc de 20 pas de 9mm est recoupable.
Des caches latéraux sont livrés avec le peigne pour éviter tout risque de contact avec une partie sous tension.
| Gamme | Resi9 |
|---|---|
| Type de produit ou équipement | Peigne de raccordement |
| Mode d'installation | Horizontale |
| Catégorie d'accessoire / de pièce détachée | Accessoire de connexion |
| Description des lignes | 3P + N |
| Longueur modules de 18 mm | 10 |
| Nombre de voies | Interrupteur principal : 1 voie N + 3 P Départ : 6 voies N + P + auxiliaire |
|---|---|
| Configuration des pôles pour 1 voie | Interrupteur principal : 1 x 1P + N Départ : 1 x 3P + N |
| "Pas" de raccordement | Interrupteur principal : 18 mm Départ : 9 mm |
| Type de connecteur | Dent |
| Distance entre appareils | Interrupteur principal : 72 mm Départ : 18 mm |
| Isolement | Isolé |
| Présentation du produit | Découpable |
| Equipement fournis | 5 couverture de dent |
| [Ie] courant assigné d'emploi | 63 A à 40 °C |
| [Ue] tension assignée d'emploi | 230 V CA Ph/N 400 V CA Ph/Ph |
| [Ui] tension assignée d'isolement | 500 V CA |
| Emplacement de montage | Haut sur borne du type à cage |
| Pas de 9 mm | 20 |
| Hauteur | 21 mm |
| Largeur | 181 mm |
| Profondeur | 24,5 mm |
| Couleur | Blanc (RAL 9003) |
| Compatibilité de gamme | Resi9 Resi9 XP DM Resi9 Resi9 XP ID Resi9 Resi9 XP DA Resi9 Resi9 XP CT Resi9 Resi9 XP TL Resi9 Resi9 XP SF Resi9 Resi9 XP CM |
| Marques | Schneider Electric |
|---|
