Référence
R9PRA463

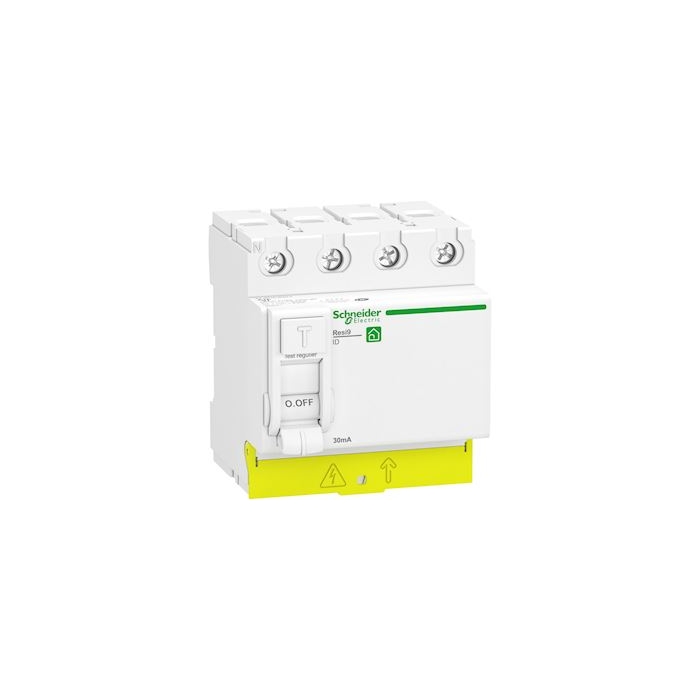

Resi9 XP - interrupteur différentiel - 3P+N - 63A - 30mA - Type A - peignable -R9PRA463
En stock
Resi9 - interrupteur différentiel - 3P+N - 63A - 30mA - Type A - peignable - Schneider Electric
219,58 €
TTC
L'interrupteur différentiel Type A protège les personnes contre les risques électriques.
Il est alimenté par le bas, signalé par un volet d'isolation.
Cet interrupteur différentiel peignable XP 63A se coupe lorsque la différence entre l’intensité entrante et sortante est supérieure à 30mA.
Il permet une connexion sur nos peignes Resi9 triphasés.
L'interrupteur différentiel de Type A est préconisé pour protéger les circuits qui alimentent la cuisinière, la plaque de cuisson, le lave-linge et le véhicule électrique.
| Gamme | Resi9 |
|---|---|
| Nom du produit | Resi9 XP ID |
| Type de produit ou équipement | Interrupteur différentiel |
| Description des pôles | 3P + N |
| Position du pôle neutre | Gauche |
| In courant assigné d'emploi | 63 A à 30 °C conforme à EN/CEI 61008 |
| Type de réseau | CA |
| Sensibilité du différentiel | 30 mA se conformer à EN/CEI 61008 |
| Temporisation protection différentielle | Instantané |
| Classe de protection différentielle | Type A |
| Pouvoir assigné de coupure et fermeture | Im 500 A se conformer à EN/CEI 61008 |
| Courant nominal de court-circuit conditionnel | Inc 3 kA |
| Labels qualité | NF |
| Fréquence du réseau | 50 Hz |
|---|---|
| [Ue] tension assignée d'emploi | 400 V CA 50 Hz |
| [Ui] tension assignée d'isolement | 440 V |
| [Uimp] tension assignée de tenue aux chocs | 4 kV |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Indication de tension | Indication ON/OFF |
| Mode d'installation | Encliquetable |
| Support de montage | Rail DIN |
| Pas de 9 mm | 8 |
| Hauteur | 81 mm |
| Largeur | 72 mm |
| Profondeur | 73 mm |
| Poids du produit | 350 g |
| Profondeur d'encastrement | 43,5 mm |
| Couleur | Blanc (RAL 9003) |
| Endurance mécanique | 20000 cycle |
| Durée de vie électrique | 10000 cycle |
| Mode de raccordement | Borne du type à cage (haut ou bas) - 1...35 mm² - rigide Borne du type à cage (haut ou bas) - 1...25 mm² - souple Borne du type à cage (haut ou bas) - 1...25 mm² - flexible avec embout |
| Longueur de dénudage des fils | 15 mm for haut ou bas connection |
| Couple de serrage | 3,5 N.m haut ou bas |
| Normes | EN/CEI 61008 |
|---|---|
| Certifications du produit | CE |
| Degré de protection IP | IP20 |
| Degré de pollution | 2 |
| Compatibilité électromagnétique | Tenue aux ondes 8/20 µs, 3000 A se conformer à CEI 61008 |
| Tropicalisation | 2 se conformer à CEI 60068-1 |
| Humidité relative | 95 % à 55 °C |
| Température de l'air ambiant pour le fonctionnement | -25…40 °C |
| Température ambiante de stockage | -40…80 °C |
| Gamme | Resi9 |
|---|---|
| Intensité | 63 A |
| Type de courant différentiel | A |
| Sensibilité | 30 mA |
| Nombres de pôles | Tétrapolaire 3P+N |
| Tension | 400 V |
| Marques | Schneider Electric |
