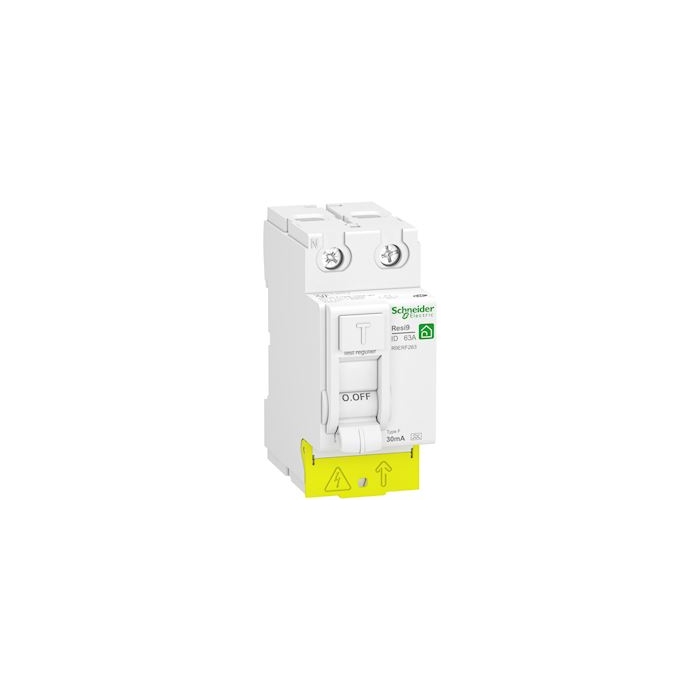

RESI9 - interrupteur différentiel - 2P - 63A - 30mA - Type Fsi - peignable - R9PRF263
RESI9 - interrupteur différentiel - 2P - 63A - 30mA - Type Fsi - peignable - R9PRF263 - Schneider Electric
A quoi sert le produit ? Où l'installer ?
L'interrupteur différentiel Type Fsi protège les personnes contre les risques électriques. Avec une alimentation par le bas signalée par un volet d'isolation, il n'y a qu'une seule référence de peigne vertical à commander séparément quelque soit le nombre de rangées du coffret. L'interrupteur différentiel de Type Fsi est préconisé pour protéger les charges critiques tels que le réfrigérateur, le congélateur, ainsi que les circuits extérieurs pour les isoler du reste de l'installation.
Qu'est-ce que je reçois quand j'achète cette référence ?
Produit de couleur blanche (RAL 9003) livré dans son emballage unitaire. Alimentation par le bas : bornes à cage pour câble de 35mm² rigide ou peignes verticaux. Sortie par le haut directement vers peignes XP.
A quels standards et normes le produit répond-il ?
Les performances de ce produit R9PRF263 répondent aux normes internationales et homologations telles que NF, EN/CEI 61008.
| Gamme | Resi9 |
|---|---|
| Nom du produit | Resi9 XP ID |
| Type de produit ou équipement | Interrupteur différentiel |
| Description des pôles | 2P |
| Position du pôle neutre | Gauche |
| [In] courant assigné d'emploi | 63 A à 30 °C conforme à EN/CEI 61008 |
| Type de réseau | CA |
| Sensibilité du différentiel | 30 mA se conformer à EN/CEI 61008 |
| Temporisation protection différentielle | Instantané |
| Classe de protection différentielle | Type F-SI (Super Immunisé) |
| Pouvoir assigné de coupure et fermeture | Im 500 A se conformer à EN/CEI 61008 |
| Courant nominal de court-circuit conditionnel | Inc 3 kA |
| Labels qualité | NF |
| Fréquence du réseau | 50 Hz |
|---|---|
| [Ue] tension assignée d'emploi | 230 V CA 50 Hz |
| [Ui] tension assignée d'isolement | 440 V |
| [Uimp] tension assignée de tenue aux chocs | 4 kV |
| Coupure pleinement apparente | Oui |
| Courant de pointe | 3000 A |
| Type de commande | Par maneton |
| Indication de tension | Indication ON/OFF |
| Mode d'installation | Encliquetable |
| Support de montage | Rail DIN |
| Pas de 9 mm | 4 |
| Hauteur | 81 mm |
| Largeur | 36 mm |
| Profondeur | 73 mm |
| Poids du produit | 180 g |
| Profondeur d'encastrement | 43,5 mm |
| Couleur | Blanc (RAL 9003) |
| Endurance mécanique | 20000 cycle |
| Durée de vie électrique | 10000 cycle |
| Mode de raccordement | Borne du type à cage (haut ou bas) - 1...35 mm² - rigide Borne du type à cage (haut ou bas) - 1...25 mm² - souple Borne du type à cage (haut ou bas) - 1...25 mm² - flexible avec embout |
| Longueur de dénudage des fils | 15 mm for haut ou bas connection |
| Couple de serrage | 3,5 N.m haut ou bas |
| Normes | EN/CEI 61008 |
|---|---|
| Certifications du produit | CE |
| Degré de protection IP | IP20 |
| Degré de pollution | 2 |
| Compatibilité électromagnétique | Tenue aux ondes 8/20 µs, 3 kA se conformer à CEI 61008 |
| Tropicalisation | 2 se conformer à CEI 60068-1 |
| Humidité relative | 95 % à 55 °C |
| Température de l'air ambiant pour le fonctionnement | -25…40 °C |
| Température ambiante de stockage | -40…80 °C |
| Gamme | Resi9 |
|---|---|
| Intensité | 63 A |
| Type de courant différentiel | FSI |
| Sensibilité | 30 mA |
| Nombres de pôles | Monophasé 2P |
| Tension | 230 V |
| Marques | Schneider Electric |
