Référence
R9PDCF10

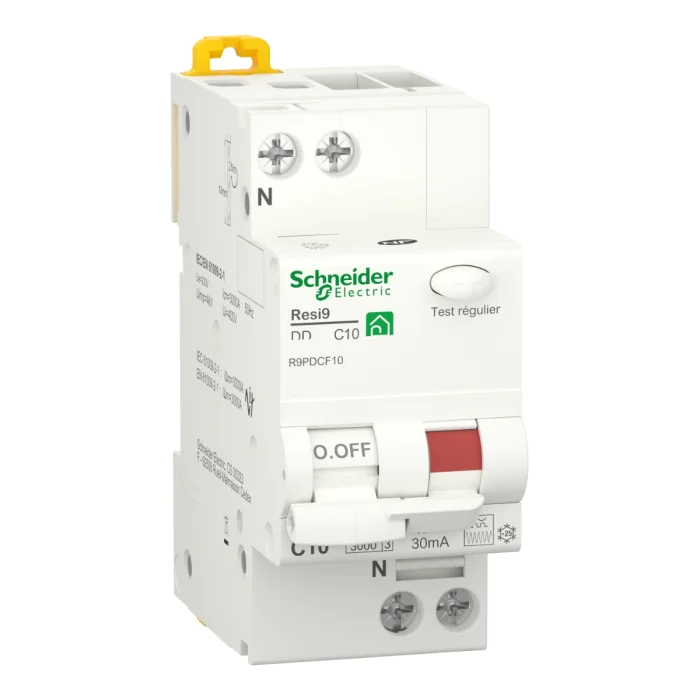

Resi9 - Disjoncteur différentiel 1P+N 10A - 30mA - Courbe C type FSI - R9PDCF10
En stock
Resi9 - Disjoncteur différentiel 1P+N 10A - 30mA - Courbe C type FSI - R9PDCF10 - Schneider Electric
86,38 €
TTC
A quoi sert le produit ? Où l'installer ?
Ce disjoncteur différentiel Resi9 calibre 10A interrompt le courant électrique en cas d'incident sur un circuit électrique. De Type Fsi, il est recommandés pour protéger les charges critiques tels que le réfrigérateur, le congélateur, ainsi que les circuits extérieurs pour les isoler du reste de l'installation. Le disjoncteur différentiel outre son pouvoir de coupure contre les courts-circuits et les surcharges, assure la détection d'une différence d'intensité du courant entre la phase et le neutre, si un défaut d'isolation existe.
| Gamme | Resi9 |
|---|---|
| Nom du produit | Resi9 DD |
| Type de produit ou équipement | Disjoncteur différentiel |
| Application | Distribution |
| Description des pôles | 1P + N |
| Position du pôle neutre | Gauche |
| Nombre de pôles protégés | 1 |
| [In] courant assigné d'emploi | 10 A à 30 °C conforme à EN/CEI 61009-2-1 |
| Type de réseau | CA |
| Type de déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Sensibilité du différentiel | 30 mA se conformer à EN/CEI 61009-2-1 |
| Temporisation protection différentielle | Instantané |
| Classe de protection différentielle | Type F |
| Pouvoir de coupure | 3000 A Icn à 230 V CA 50 Hz se conformer à EN/CEI 61009-2-1 |
| Labels qualité | NF |
| Fréquence du réseau | 50 Hz |
|---|---|
| [Ue] tension assignée d'emploi | 230 V CA 50 Hz |
| Limite de déclenchement magnétique | 5,,,10 x In CA |
| Classe de limitation | 3 se conformer à EN/CEI 61008 |
| [Ui] tension assignée d'isolement | 400 V |
| Courant de pointe | 3000 A |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Indication de tension | Indication ON/OFF |
| Mode d'installation | Encliquetable |
| Support de montage | Rail DIN |
| "Pas" de raccordement | 9 mm entre phase et neutre |
| Pas de 9 mm | 4 |
| Hauteur | 82 mm |
| Largeur | 36 mm |
| Profondeur | 70,5 mm |
| Poids du produit | 186 g |
| Couleur | Blanc (RAL 9003) |
| Endurance mécanique | 20000 cycle |
| Durée de vie électrique | 7500 cycle 230 V CA 50 Hz se conformer à EN/CEI 61009-2-1 |
| Mode de raccordement | Borne du type à cage (haut ou bas) - 1...16 mm² - rigide Borne du type à cage (haut ou bas) - 1...10 mm² - souple Borne du type à cage (haut ou bas) - 1...10 mm² - flexible avec embout |
| Longueur de dénudage des fils | 13 mm for haut ou bas connection |
| Couple de serrage | 2 N.m haut ou bas |
| Protection différentielle | Intégrée |
| Normes | EN/CEI 61009-2-1 EN/CEI 61009-1 |
|---|---|
| Certifications du produit | CE |
| Degré de protection IP | IP20 conforming to CEI 60529 IP40 (boîtier modulaire) conforming to CEI 60529 |
| Compatibilité électromagnétique | Tenue aux ondes 8/20 µs, 250 A se conformer à EN/CEI 61008 |
| Tropicalisation | 2 se conformer à CEI 60068-1 |
| Humidité relative | 95 % à 55 °C |
| Température de l'air ambiant pour le fonctionnement | -5…40 °C |
| Température ambiante de stockage | -40…80 °C |
| Marques | Schneider Electric |
|---|---|
| Gamme | Resi9 |
| Intensité | 10 A |
| Type de courant différentiel | FSI |
| Sensibilité | 30 mA |
| Tension | 400 V |
