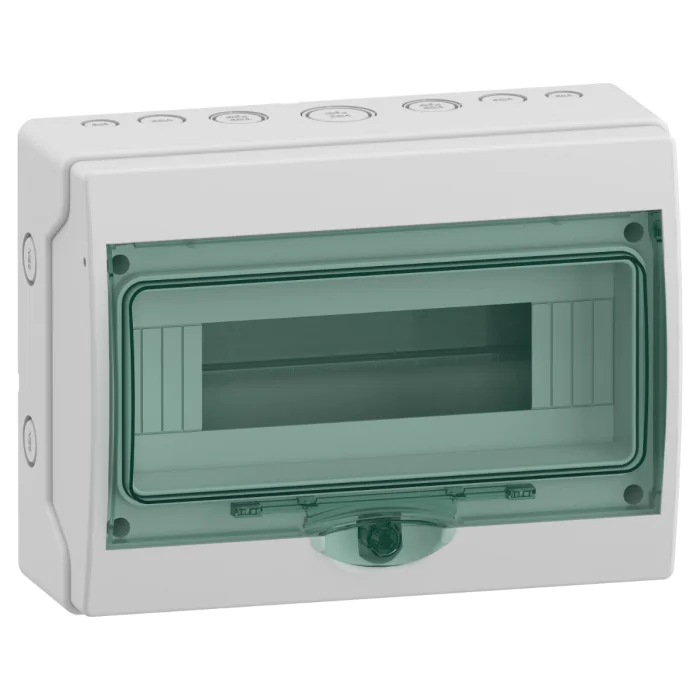

KAEDRA - Mini coffret pour appareillage modulaire - 267x 200 mm - 12 modules - 13960M
A quoi sert le produit ? Où l'installer ?
Le mini coffret étanche répond à la plupart de vos besoins de distribution terminale à basse tension. Il permet une installation d'alimentation et de distribution électrique. Simple à installer et très robuste, ce mini coffret étanche protège vos équipements électriques des éléments extérieurs. Ce coffret accepte 12 appareils modulaires de 18 millimètres sur une rangée.
Qu'est-ce que je reçois quand j'achète cette référence ?
Le coffret est livré avec 1 bande de repérage, des bouchons de protections des vis de fixation, 1 support bornier clipsable et un bornier de terre à vis.
Quels sont les avantages à l'installation ?
Ce coffret étanche est très résistant, supportant des températures d'exploitation comprises entre -25°C et +60°C. Il a une excellente tenue aux chocs IK09 et un degré de protection IP65 contre l'eau et les poussières. Sa facilité de raccordement et sa prise en main permettent un gain de temps considérable. Il est aussi plus durable car constitué en partie de plastique recyclé pour diminuer son impact carbone. Facile à installer et ergonomique, il jouie d'une finition irréprochable qui se distingue par la sobriété de sa forme, sa technicité et sa solidité.
A quels standards et normes le produit répond-il ?
Les performances de ce produit répondent aux normes internationales et homologations et sont conformes aux normes NF C 61-910 et NF EN 439-3. Ce produit a une tenue au feu et à une chaleur anormale de 750 °C selon la norme CEI 60695‑2‑11.
| Gamme | Mureva |
|---|---|
| Nom du produit | Mureva Enclosure |
| Type de produit ou équipement | Coffret étanche |
| Type de coffret | Mini-coffret pour appareillage modulaire |
| Type de châssis plein | Perforé |
| Installation du coffret | En saillie |
|---|---|
| Pas de 9 mm | 24 |
| Nombre de modules de 18 mm par rangée | 12 |
| Nombre total de modules de 18 mm | 12 |
| Nombre de rangées horizontales | 1 |
| Classe d'isolation électrique | Classe II Double isolation |
| Equipement fournis | 1 kit de marquage 1 support de bloc terminal 1 bornier |
| Type de face avant | Transparent |
| puissance dissipée en W | 19 W |
| In courant assigné d'emploi | 63 A |
| Type de rail | DIN |
| Nbre coupe-circuit auto PG ISO | 7 |
| Nombre de borniers | 1 terre (connexion à vis) avec 16 sortants |
| Départs du bornier répartiteur | 8 x 16 mm² + 8 x 10 mm² |
| Verrouillages optionnels | Verrou sécurité en option |
| Matière du coffret | Polymère auto-extinguible |
| Largeur | 267 mm |
| hauteur | 200 mm |
| Profondeur | 112 mm |
| Profondeur interne | 56 mm |
| Couleur | Porte: vert Habillage: gris clair (RAL 7035) |
| Normes | CEI 60670 CEI 61439-3 EN 50262 |
|---|---|
| Tenue au feu | 750 °C conforme à CEI 60695-2-1 |
| Degré de protection IP | IP65 conforme à CEI 60529 |
| Tenue aux chocs IK | IK09 conforme à EN 60529 |
| Caractéristiques environnement (UV) | Résistant aux UV: class 3 conforme à ISO 4582:2010 Test de dégradation aux ultraviolets conforme à ISO 4892-2:2013 |
| Catégorie de surtension | II |
| Température de l'air ambiant en fonctionnement | -25…60 °C |
| Marques | Schneider Electric |
|---|---|
| Gamme tableau électrique | Kaedra |
| Nombre de rangées | 1 rangée |
| Nombre modules par rangée | 12 modules |
| Étanche | Oui |
