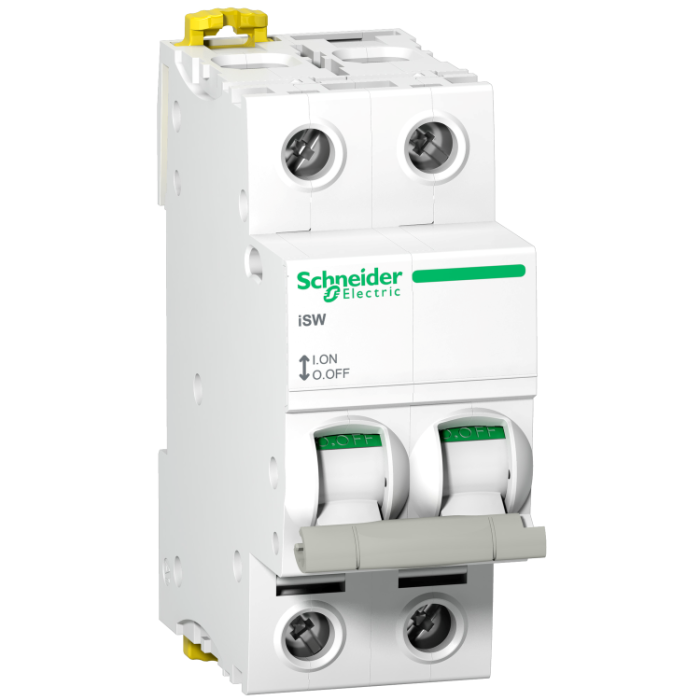

Interrupteur sectionneur - ACTI9 - SCHNEIDER - A9S65263

Caractéristiques principales :

• Type de produit ou de composant : Interrupteur-sectionneur
• Nom abrégé d'appareil : ISW
• Utilisation de l'interrupteur : Isolation / Contrôle
• Description des pôles : 2P
• Catégorie d'emploi : AC-22A
• Aptitude au sectionnement : Oui

Caractéristiques complémentaires :

• [ie] courant assigné d'emploi : 63 A 415 V AC 50/60 Hz
• [ue] tension assignée d'emploi : 240 V AC 50/60 Hz / 48 V DC
• [icm] pouvoir assigné de fermeture en court-circuit : 4.2 kA sectionneur seulement
• [icw] courant assigné de courte durée admissible : 1260 A
• [ui] tension assignée d'isolement : 500 V AC 50/60 Hz
• [uimp] tension assignéede tenue aux chocs : 6 kV
• Type de commande : Par maneton
• Signalisation locale : Indication ACTIVÉ/DÉSACTIVÉ
• Coupure pleinement apparente : Oui
• Mode d'installation : Fixe
• Support de montage : Rail DIN
• Compatibilité du bloc de distribution du peigne de jeu de barres : Haut ou bas : oui
• Pas de 9 mm : 4
• Hauteur : 82 mm
• Largeur : 36 mm
• Profondeur : 75.5 mm
• Couleur : Blanc
• Durée de vie mécanique : 20000 cycle
• Durée de vie électrique : 15000 cycle
• Mode de raccordement : Bornes type tunnel: (haut ou bas) 1 câble(s) <= 50 mm² rigide sans extrémité de câble / Bornes type tunnel: (haut ou bas) 1 câble(s) <= 35 mm² souple sans extrémité de câble / Bornes type tunnel: (haut ou bas) 1 câble(s) <= 35 mm² souple avec extrémité de câble
• Longueur de dénudage des fils : 9 mm
• Couple de serrage : 3.5 N.m
