Référence
LVSXS413

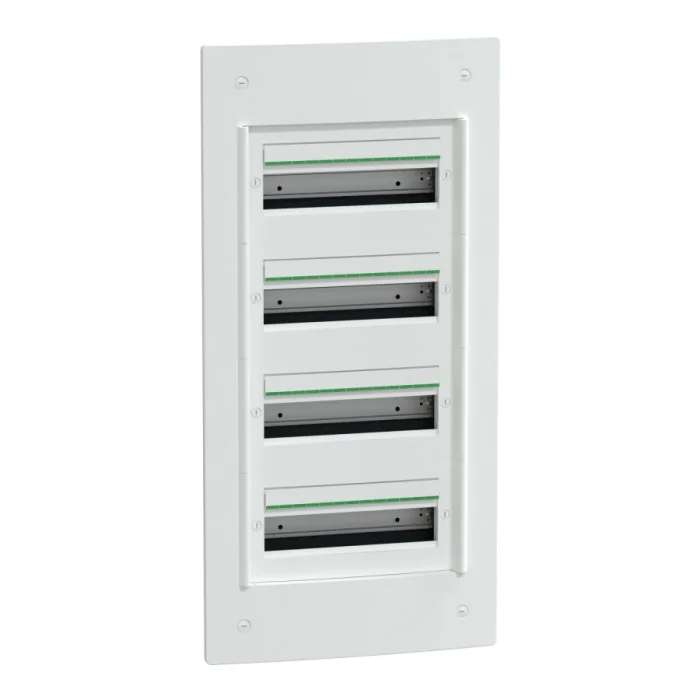

PrismaSeT XS - Coffret encastré 4 rangées 13 modules - LVSXS413 - Schneider Electric
En stock
PrismaSeT XS - Coffret encastré 4 rangées 13 modules - LVSXS413 - Schneider Electric
Porte non incluse
160,34 €
TTC
- Facilité d'installation
- Coffret RAL 9003
- Coffret IP30 et IK08 sans porte
- Coffret complet livré avec accessoires
| Caractéristiques principales |
|
| Gamme | PrismaSeT |
| Nom du produit | XS |
| Type de produit ou équipement | Boîtier |
| Type d'extensibilité | Coffret de répartition |
| Installation du coffret | Encastré |
| Caractéristiques complémentaires | |
| Largeur | 351 mm total 321 mm incorporé |
| Hauteur | 810 mm total 780 mm incorporé |
| Profondeur | 109 mm total 66 mm incorporé |
| Profondeur interne | 80 mm |
| Nombre de modules de 18 mm par rangée | 13 |
| Nombre de rangées horizontales | 4 |
| Pas de 9 mm | 104 |
| Classe d'isolation électrique | II |
| Equipement fournis | 1 étiquette d'identification 4 protections d'étiquette 3 borniers 1 bande d'obturateur 1 porte à commander séparément 4 rails Din 1 plaque arrière |
| Type de plastron | Modulaire |
| Type de rail | DIN symétrique |
| Type de châssis plein | Sans châssis plein |
| Puissance dissipée en W | 76 W |
| [In] courant assigné d'emploi | 90 A |
| [Ui] tension assignée d'isolement | 400 V |
| Entrée de câble | Câble ou tube Plaques découpées Plaques amovibles |
| Nombre de borniers | 1 terre avec 28 départs 1 neutre avec 7 départs 1 phase avec 7 départs |
| Départs du bornier répartiteur | 6 x 25 mm² + 22 x 4 mm² pour terre 1 x 35 mm² + 6 x 16 mm² pour neutre 1 x 35 mm² + 6 x 16 mm² pour phase |
| Mode de raccordement | Connexion à vis (terre) , 6 x6…25 mm² Push-in (terre) , 22 x1,5…4 mm² (souple) Push-in (terre) , 22 x6 mm² (rigide ou semi-rigide) Connexion à vis (neutre) , 1 x35 mm² Connexion à vis (neutre) , 6 x16 mm² Connexion à vis (phase) , 1 x35 mm² Connexion à vis (phase) , 6 x16 mm² Connexion à vis (phase) , 6 x16 mm² |
| Marques | Schneider Electric |
|---|---|
| Gamme tableau électrique | PrismaSet XS |
| Nombre de rangées | 4 rangées |
| Nombre modules par rangée | 13 modules |
| Étanche | Non |
