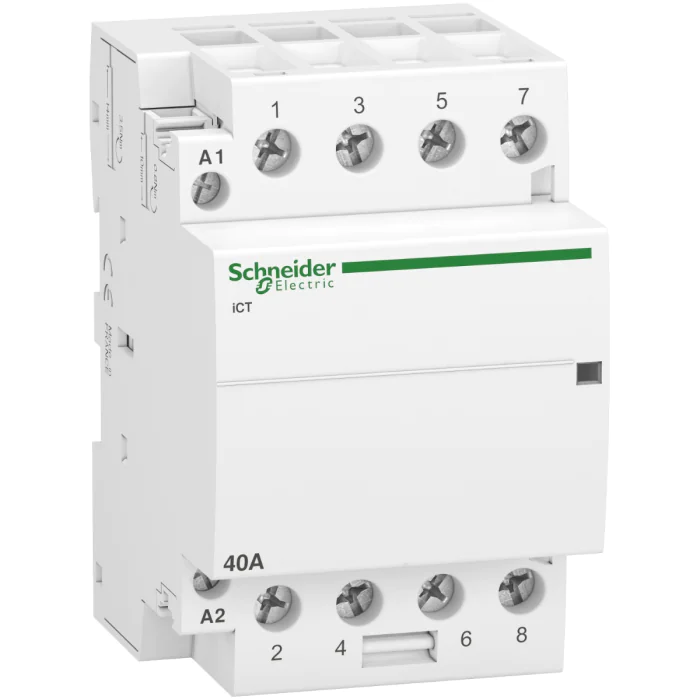

Acti9 iCT - Contacteur auxiliarisable - 4P - 40A - 4NO - 230/240Vca - 50Hz
Acti9 iCT - Contacteur auxiliarisable - 4P - 40A - 4NO - 230/240Vca - 50Hz - A9C20844
L'Acti9 iCT commande efficacement les circuits électriques.
D'une largeur de 6 pas de 9mm, il se monte sur rail DIN symétrique 35mm.
Ce contacteur iCT, 4P 4NO, de la gamme Acti9, est livré en emballage individuel.
Une notice simplifiée est fournie avec ce produit.
Ce contacteur Acti9 iCT s'adapte très facilement aux coffrets DIN.
Il s'intègre aisément dans le système Acti9 tout en s'appliquant aux installations heures creuses.
Les performances de cette gamme de contacteurs Acti9 iCT répond à la norme NF EN 61095.
Ce produit est certifié Green Premium, l'écolabel promesse de performances durables et respectueuses de l'environnement. Il est également conforme ROHS UE.
Les contacteurs modulaires Acti9 iCT propose des accessoires disponibles en option comme des caches-vis du système Acti9 ainsi que des auxiliaires de temporisation, d'antiparasitage et d'entrée commande double.
Cette gamme de contacteurs modulaires Acti9 iCT s'utilise en priorité avec les gamme IDT40T/N et IC60N/H. U
ne large gamme d'accessoires de raccordement (Peigne) sont disponibles.
Il contrôle la bonne marche des éléments du circuit électrique qui lui est asservi Adoptez ce contacteur qui garantira à vos clients une réelle rapidité d'installation et la sécurisation de leurs dispositifs
| Gamme de produit | Acti9 |
|---|---|
| Nom du produit | Acti 9 iCT |
| Type de produit ou équipement | Contacteur |
| Nom de l'appareil | iCT |
| Application | Moteur-chauffage-éclairage |
| Pôles | 4P |
| [Ie] courant assigné d'emploi | 40 A AC-7A 15 A AC-7B |
| Composition des pôles | 4NO |
| Type de réseau | CA |
| Type de commande | Contrôle à distance |
| [Uc] tension circuit de commande | 220...240 V CA 50 Hz |
| Fréquence du réseau | 50 Hz |
|---|---|
| [Ue] tension assignée d'emploi | 400 V CA 50 Hz |
| Puissance maximum | 2,1 W à 400 V CA |
| [Ui] tension assignée d'isolement | 500 V CA 50/60 Hz |
| [Uimp] tension assignée de tenue aux chocs | 4 kV |
| Type de signal de commande | Maintenu |
| Fréquence de commutation | 100 commutations/jour |
| Indication de tension | Indicateur d'action |
| Consommation moyenne au maintien en VA | 6,5 VA |
| Puissance d'appel en VA | 53 VA |
| Mode d'installation | Encliquetable |
| Support de montage | Rail DIN symétrique 35 mm |
| Pas de 9 mm | 6 |
| Hauteur | 85 mm |
| Largeur | 54 mm |
| Profondeur | 60 mm |
| Couleur | Blanc |
| Endurance mécanique | 1000000 cycle |
| Durée de vie électrique | 100000 cycle CEI/EN 61095 40 A 50 Hz AC-7A 30000 cycle CEI/EN 61095 15 A 50 Hz AC-7B 30000 cycle CEI/EN 61095 50 Hz AC-7C 100000 cycle EN/CEI 60947-4-1 50 Hz AC-1 30000 cycle EN/CEI 60947-4-1 50 Hz AC-3 30000 cycle EN/CEI 60947-4-1 50 Hz AC-5A 30000 cycle EN/CEI 60947-4-1 50 Hz AC-5B |
| Mode de raccordement | Circuit de commande : borne du type à cage2 câble(s) 1,5 mm² rigide Circuit de commande : borne du type à cage1 câble(s) 1,5…2,5 mm² rigide Circuit de puissance : borne du type à cage1 câble(s) 6…16 mm² souple Circuit de puissance : borne du type à cage1 câble(s) 6…25 mm² rigide Circuit de commande : borne du type à cage2 câble(s) 1,5…2,5 mm² souple |
| Couple de serrage | Circuit de commande: 0,8 N.m Circuit de puissance: 3,5 N.m |
| Produits compatibles | IACTp IATEt IACTc IACTs |
| Code de compatibilité | ICT |
| Segment de marché | Résidentiel Petit commerce |
| Normes | CEI/EN 61095 |
|---|---|
| Pression acoustique | 30 dB |
| Dissipation thermique | 2,1 W à 50/60 Hz |
| Degré de protection IP | IP20 |
| Degré de pollution | 2 |
| Tropicalisation | 2 se conformer à EN 60947-4-1 2 se conformer à EN 61095 2 se conformer à CEI 1095 |
| Humidité relative | 95 % à 55 °C |
| Altitude de fonctionnement | 2000 m |
| Température de l'air ambiant en fonctionnement | -5…60 °C |
| Température ambiante de stockage | -40…70 °C |
| Marques | Schneider Electric |
|---|
